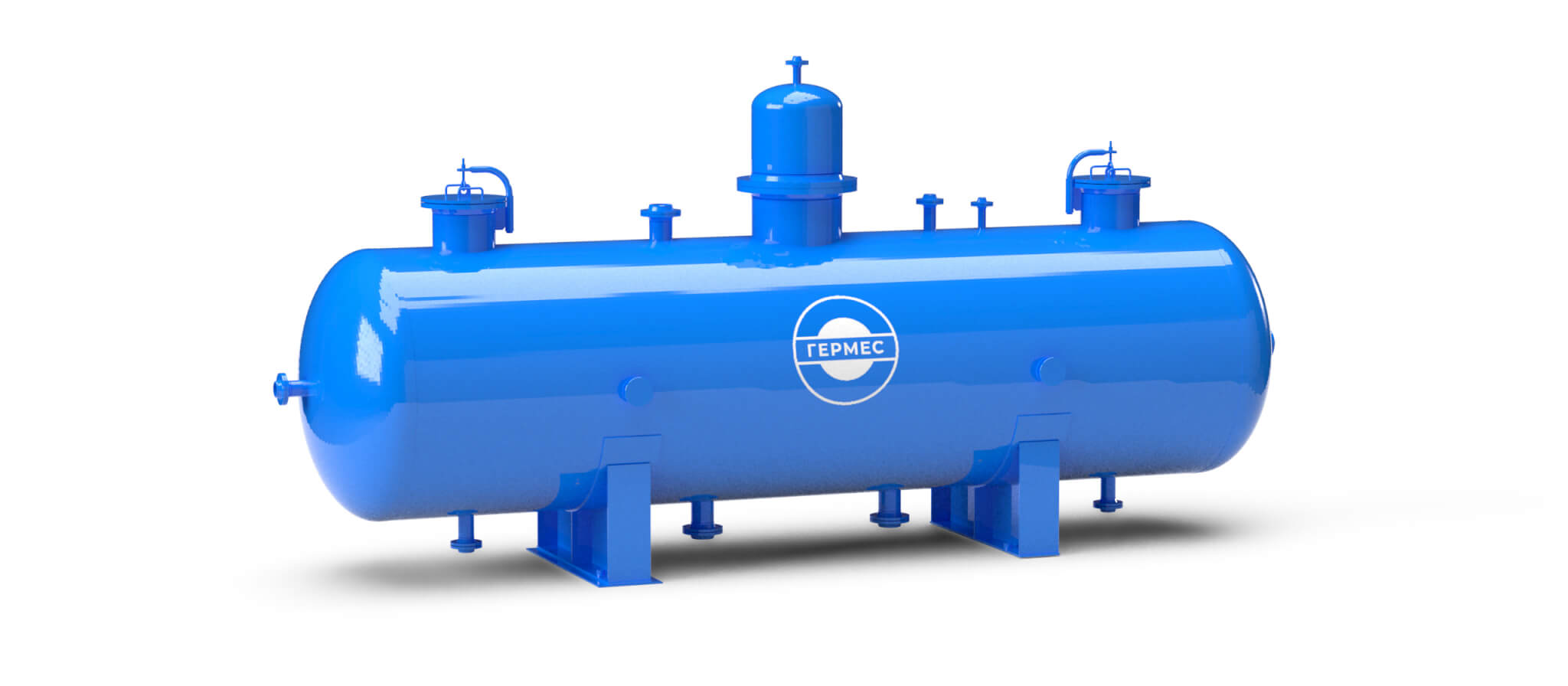

Аппарат глубокой очистки воды АГОВ
ТУ 3615-004-79172827-2012
Используется с целью глубокой очистки пластовой воды от продуктов нефти и других механических примесей на установках, использующихся для предварительного сброса воды и, помимо этого, установках подготовки нефти.
от 7 дней
Разработка КД
от 20 дней
Срок производства
от 12 мес
Гарантия
Принцип действия
Очистка производится поэтапно. На первом этапе очистки происходит грубая очистка воды, на втором этапе – тонкая очистка воды. Данная технология позволяет добиться наилучших показателей качества подготовки пластовой воды в сравнении с аналогичными аппаратами.
Комплектующие аппарата:
- блок коалесцирующей насадки для процесса глубокой очистки пластовой воды
- система размыва донных отложений и вывода размытого нефтешлама.
Размеры днищ для аппаратов глубокой очистки воды АГОВ
| Объем, м3 | Условное давление, МПа | Диаметр внутренний Dв, мм | Толщина днища Sd, мм | Масса, кг |
|---|---|---|---|---|
|
2
|
0,6
|
1000
|
6 | 55,5 |
| 8 | 74,4 | |||
| 12 | 117,1 | |||
|
1
|
8 | 74,4 | ||
| 10 | 93,4 | |||
| 1,6 | 10 | 93,4 | ||
|
4
|
1 |
1200
|
6 | 78,9 |
|
1,6
|
8 | 105,6 | ||
| 10 | 137 | |||
| 2,5 | 12 | 165 | ||
|
8
|
1 |
1600
|
8 | 189,1 |
| 1,6 | 10 | 237,1 | ||
| 2,5 | 14 | 333,9 | ||
|
10
|
1 | 8 | 189,1 | |
| 1,6 | 10 | 237,1 | ||
| 2,5 | 14 | 333,9 | ||
| 1,6 |
1800
|
10 | 297,4 | |
|
16
|
1 | 8 | 237,3 | |
| 1 |
2000
|
8 | 290,9 | |
| 1 | 10 | 364,5 | ||
| 1,6 | 12 | 438,4 | ||
| 2,5 | 16 | 603,1 | ||
|
20
|
1 | 10 | 364,5 | |
|
1,6
|
12 | 438,4 | ||
| 14 | 526,5 | |||
| 16 | 603,1 | |||
| 2,5 | 16 | 603,1 | ||
|
25
|
1 |
2400
|
10 | 519,1 |
| 1,6 | 14 | 746,2 | ||
| 2,5 | 18 | 963,1 | ||
|
30
|
1 | 10 | 519,1 | |
| 1,6 | 14 | 746,2 | ||
| 2,5 | 18 | 963,1 | ||
|
50
|
1 | 10 | 519,1 | |
| 1,6 | 14 | 746,2 | ||
| 2,5 | 18 | 963,1 | ||
|
80
|
0,8 |
3000
|
14 | 1147,2 |
| 1 | 14 | 1147,2 | ||
| 1,6 | 16 | 1313,1 | ||
| 2,5 | 20 | 1676,2 | ||
|
100
|
0,8 | 14 | 1147,2 | |
| 1 | 14 | 1147,2 | ||
| 1,6 | 16 | 1313,1 | ||
| 2,5 | 20 | 1676,2 |
Технические характеристики
| Объем, м3 | Производительность по жидкости, м3/сут | Расчетное давление, МПа | Содержание в воде на входе, мг/л | Содержание в воде на выходе, мг/л | ||
|---|---|---|---|---|---|---|
| нефти | мех. примесей | нефти | мех. примесей | |||
| 16 | 500 | 0,6-1,6 | До 100 | До 100 | 20-25 | 15-20 |
| 20 | 800 | |||||
| 25 | 1000 | |||||
| 36 | 2000 | |||||
| 50 | 2500 | |||||
| 80 | 4000 | |||||
| 100 | 6000 | |||||
| 200 | 10000 | |||||
Примеры выполненного ёмкостного оборудования
Линейный ресивер
ООО «ГЕА Рефрижерейшн РУС»
Рабочее давление – 1,6 МПа
Вместимость – 5910 л
–
Срок служды – 20 лет
Отгрузка – 2019 г
Отделитель жидкости
ООО «ГЕА Рефрижерейшн РУС»
Рабочее давление – 1,6 МПа
Габариты – 6400x2600x2000
–
Отгрузка – 2018 г
Фильтр ФОВ- 2К-2,0-0,6
ООО «НПО Аква-Системы»
Рабочее давление – 0,6 МПа
Габаритные размеры – 4700x2330x2110
–
Отгрузка – 2018 г
Ресивер воздуха 4 м3
ООО «ПО НГО»
Рабочее давление – 1,2 МПа
Вместимость – 3,92 м3
–
Отгрузка – 2018 г
