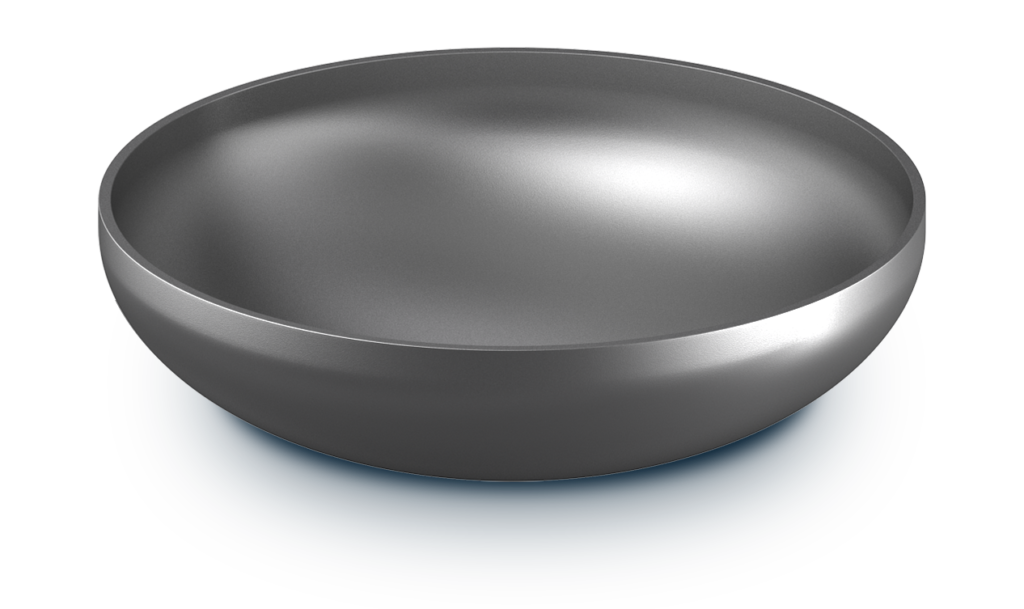

Нормально-выпуклые днища

от 600 – 4300 мм

Компания «Гермес-Урал» изготавливает нормально-выпуклые днища в соответствии с ГОСТ 34233.2-2017 и ГОСТ 34347-2017, учитывая индивидуальные параметры резервуаров, условия эксплуатации, уровень давления, выбранные материалы и другие требования заказчика.

Заказать расчет

Типовые размеры: нормально-выпуклые днища

Выберите диаметр в производственном диапазоне 600–4300 мм. Параметры конкретного изделия согласуются по чертежу.

Диаметр D, мм	Толщина S, мм	Радиус отбортовки r, мм	Страница размера
600	3–22	50 или 100	Характеристики 600 мм →
700	3–22	50 или 100	Характеристики 700 мм →
800	3–22	50 или 100	Характеристики 800 мм →
900	3–22	50 или 100	Характеристики 900 мм →
1000	3–22	50 или 100	Характеристики 1000 мм →
1200	3–22	50 или 100	Характеристики 1200 мм →
1400	3–22	50 или 100	Характеристики 1400 мм →
1600	3–22	50 или 100	Характеристики 1600 мм →
1800	3–22	50 или 100	Характеристики 1800 мм →
2000	3–22	50 или 100	Характеристики 2000 мм →
2200	3–22	50 или 100	Характеристики 2200 мм →
2400	3–22	50 или 100	Характеристики 2400 мм →
2600	3–22	50 или 100	Характеристики 2600 мм →
2800	3–22	50 или 100	Характеристики 2800 мм →
3000	3–22	50 или 100	Характеристики 3000 мм →
3200	3–22	50 или 100	Характеристики 3200 мм →
3400	3–22	50 или 100	Характеристики 3400 мм →
3600	3–22	50 или 100	Характеристики 3600 мм →
3800	3–22	50 или 100	Характеристики 3800 мм →
4000	3–22	50 или 100	Характеристики 4000 мм →
4200	3–22	50 или 100	Характеристики 4200 мм →
4300	3–22	50 или 100	Характеристики 4300 мм →

Размеры и форма днищ
по ГОСТ 34233.2-2017

Изготовление в соответствии
с ГОСТ 34347-2017

Проверка отделом
технического контроля

Расчет изготовления
днища за 1 день

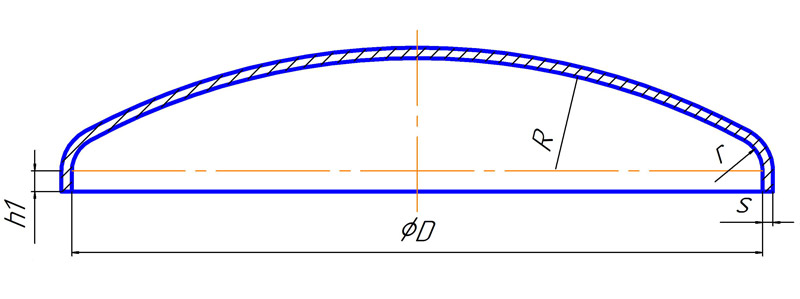

Размеры нормально-выпуклого днища

D = 600…4300 mm
s = 3…22 mm
R = D
r = 50 или 100 мм
h1 ≥3,5s

Конструкция

Нормально-выпуклые изделия применяются в нефтехимической отрасли для создания сосудов, котлов и емкостей, работающих под нагрузкой. Диаметр продукции варьируется от 600 до 4300 мм при толщине стенок 3–22 мм. Цилиндрическая часть заготовки подвергается отбортовке, что обеспечивает надежное соединение с корпусом резервуара.

Особенности

Производственный процесс строго соответствует ГОСТ 34233.2-2017, ГОСТ 34347-2017 и внутренним техническим условиям. При расчетах наши технологи учитывают конструкционные особенности емкостей, условия их эксплуатации, требуемую прочность, устойчивость к статическим нагрузкам и другие параметры. Изготовление выполняется методом холодной штамповки под давлением с использованием специализированной оснастки, что гарантирует точность и сохранение структуры металла.

не допускается окисление,
проще отбортовать заготовку,
достигаются наиболее точные размеры,
обеспечивается максимальная гладкость поверхности готового изделия.

Наше предложение

«Гермес-Урал» предлагает изготовление нормально-выпуклых, торосферических, эллиптических и других типов днищ по вашим чертежам и проектной документации. Индивидуальные конструкторские решения разрабатываются в течение 1 дня. Все работы выполняются на собственном производстве в Екатеринбурге без привлечения сторонних подрядчиков, что позволяет предоставлять гарантию 18 месяцев на каждое изделие.

Для заказа нормально-выпуклых днищ или других металлоизделий свяжитесь с нами по телефону +7 (343) 264-81-24 или напишите на info@germes-ural.ru. Мы оперативно подготовим расчет, согласуем сроки и организуем доставку в Казахстан.

Ключевые преимущества: соответствие ГОСТ, холодная штамповка, адаптация под требования ТР ЕАЭС, гарантия 18 месяцев, собственное производство.
