Торосферические днища Тип А по ГОСТ

Торосферические днища Тип А

Торосферические днища Тип А применяются при изготовлении сосудов под давлением, резервуаров, аппаратов и емкостного оборудования для нефтегазовой, химической, пищевой, энергетической и других отраслей промышленности.

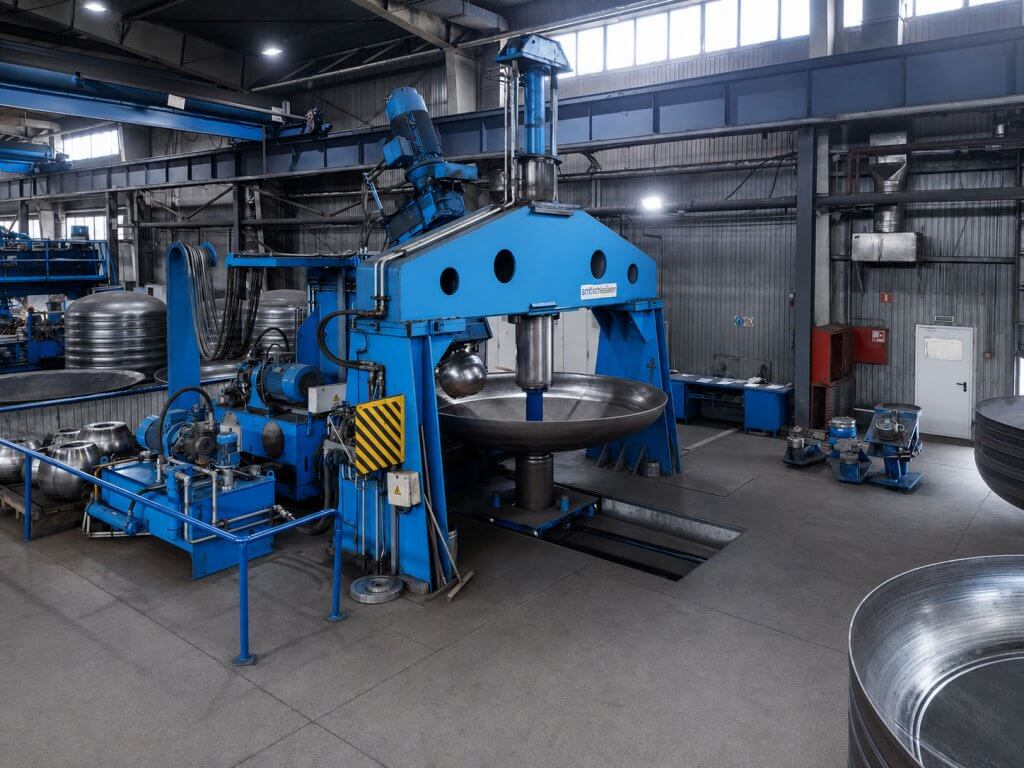

ООО «Гермес-Урал» производит торосферические днища Тип А методом холодного фланжирования по ГОСТ 34347-2017, ГОСТ 34233.2-2017 и техническому заданию заказчика. Изделия изготавливаются из углеродистых, низколегированных, нержавеющих сталей, алюминиевых и титановых сплавов, а также других материалов по требованиям проекта.

Характеристики торосферических днищ Тип А

Параметр	Значение
Тип днища	Торосферическое днище Тип А
Нормативные документы	ГОСТ 34347-2017, ГОСТ 34233.2-2017
Диаметр D	600–4200 мм
Толщина стенки S	3–22 мм
Радиус сферической части R	R = D
Радиус отбортовки r	r = 0,1D
Высота отбортовки h1	h1 ≥ 3,5S
Высота выпуклой части h2	h2 ≥ 0,2D
Метод изготовления	Холодное фланжирование
Производство	По ГОСТ и ТЗ заказчика
Доставка	По Казахстану и СНГ

Изготовление торосферических днищ Тип А по ГОСТ 34347-2017

Торосферические днища Тип А производятся в соответствии с требованиями ГОСТ 34347-2017, ГОСТ 34233.2-2017 и технической документации заказчика. При изготовлении учитываются расчетное давление, температура эксплуатации, рабочая среда, марка стали и требования проекта.

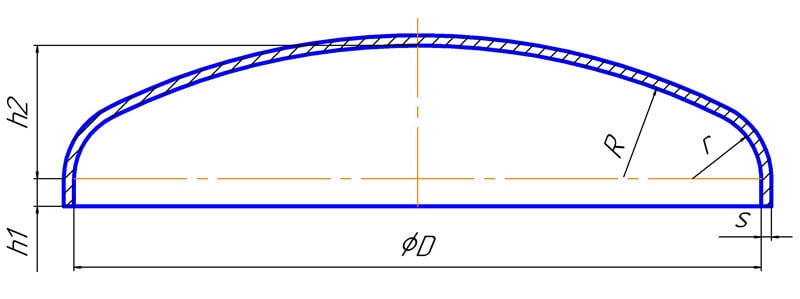

Геометрия торосферического днища Тип А рассчитывается по основным параметрам: радиус сферической части R = D, радиус отбортовки r = 0,1D, высота отбортовки h1 ≥ 3,5S, высота выпуклой части h2 ≥ 0,2D.

Типоразмеры торосферических днищ Тип А

Выберите необходимый диаметр торосферического днища Тип А для просмотра технических характеристик, параметров и оформления заявки.

Диаметр D, мм	Толщина S, мм	R, мм	r, мм	h2, мм	Страница
600	3–22	600	60	120	Подробнее →
700	3–22	700	70	140	Подробнее →
800	3–22	800	80	160	Подробнее →
1000	3–22	1000	100	200	Подробнее →
1200	3–22	1200	120	240	Подробнее →
1400	3–22	1400	140	280	Подробнее →
1600	3–22	1600	160	320	Подробнее →
1800	3–22	1800	180	360	Подробнее →
2000	3–22	2000	200	400	Подробнее →
2200	3–22	2200	220	440	Подробнее →
2400	3–22	2400	240	480	Подробнее →
2600	3–22	2600	260	520	Подробнее →
2800	3–22	2800	280	560	Подробнее →
3000	3–22	3000	300	600	Подробнее →
3200	3–22	3200	320	640	Подробнее →
3400	3–22	3400	340	680	Подробнее →
3600	3–22	3600	360	720	Подробнее →
3800	3–22	3800	380	760	Подробнее →
4000	3–22	4000	400	800	Подробнее →
4200	3–22	4200	420	840	Подробнее →

Где применяются торосферические днища Тип А

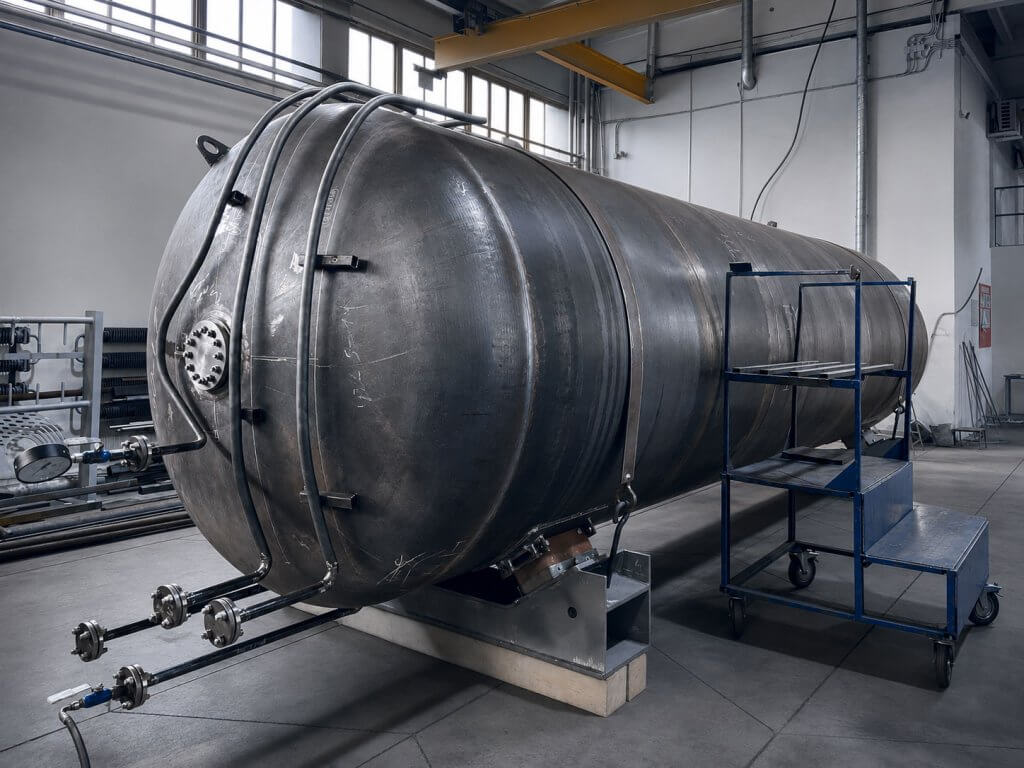

Торосферические днища Тип А используются при производстве сосудов под давлением, вертикальных и горизонтальных резервуаров, технологических аппаратов, сепараторов, воздухосборников, теплообменного и емкостного оборудования.

сосуды под давлением и резервуары;
газгольдеры и воздухосборники;
сепараторы и теплообменники;
реакторы и аппараты химической промышленности.

Такая форма днища обеспечивает равномерное распределение нагрузки, снижает концентрацию напряжений и подходит для оборудования, которое эксплуатируется в условиях давления, перепадов температур и воздействия рабочей среды.

Преимущества торосферических днищ Тип А

соответствие требованиям ГОСТ и проектной документации;
изготовление диаметром 600–4200 мм;
холодное фланжирование;
контроль геометрии и качества поверхности;
поставка по Казахстану и СНГ.

Применяемые материалы

Углеродистые стали

20ЮЧ, 09Г2С, Ст3сп5, Ст20, 17Г1С

Алюминиевые сплавы

АМг3, АМг5, АМг61 (1561), Р-1407

Нержавеющие стали

08(12)Х18Н10Т, 10Х17Н13М2Т, AISI 321, AISI 304, AISI 316Ti и другие

Титановые сплавы

ВТ1-0, ВТ5, ВТ6, ВТ8, ВТ9, ОТ4-О

Материал для изготовления торосферических днищ Тип А подбирается с учетом давления, температуры, рабочей среды, требований к прочности, коррозионной стойкости и условий эксплуатации оборудования.

Контроль качества

Каждое торосферическое днище Тип А проходит контроль перед отгрузкой. Проверяются геометрические параметры, толщина металла, радиусы, высота отбортовки, качество поверхности и соответствие требованиям проекта.
Контроль осуществляется на всех этапах производства — от проверки металлопроката до окончательного контроля геометрии и подготовки продукции к отгрузке.

Часто задаваемые вопросы

Чем отличаются торосферические днища Тип А?

Для торосферических днищ Тип А используются параметры: R = D, r = 0,1D, h2 ≥ 0,2D. Эти значения учитываются при подборе конструкции под проект.

Какие диаметры доступны для Тип А?

ООО «Гермес-Урал» изготавливает торосферические днища Тип А диаметром 600–4200 мм.

Можно ли изготовить днище по чертежу заказчика?

Да. Производим торосферические днища по ГОСТ, чертежам и техническому заданию заказчика.

Какие материалы применяются?

Возможна поставка изделий из углеродистых, низколегированных, нержавеющих сталей, алюминиевых и титановых сплавов, а также других материалов по требованиям проекта.
