Торосферические днища Тип B применяются при изготовлении сосудов под давлением, резервуаров, аппаратов и емкостного оборудования для нефтегазовой, химической, пищевой, энергетической и других отраслей промышленности.

ООО «Гермес-Урал» производит торосферические днища Тип B методом холодного фланжирования по ГОСТ 34347-2017, ГОСТ 34233.2-2017 и техническому заданию заказчика. Изделия изготавливаются из углеродистых, низколегированных, нержавеющих сталей, алюминиевых и титановых сплавов, а также других материалов по требованиям проекта.

Характеристики торосферических днищ Тип B

Параметр	Значение
Тип днища	Торосферическое днище Тип B
Нормативные документы	ГОСТ 34347-2017, ГОСТ 34233.2-2017
Диаметр D	1000–3600 мм
Толщина стенки S	3–22 мм
Радиус сферической части R	R = 0,9D
Радиус отбортовки r	r = 0,17D
Высота отбортовки h1	h1 ≥ 3,5S
Высота выпуклой части h2	h2 ≥ 0,25D
Метод изготовления	Холодное фланжирование
Производство	По ГОСТ и ТЗ заказчика
Доставка	По Казахстану и СНГ

Изготовление торосферических днищ Тип B по ГОСТ 34347-2017

Торосферические днища Тип B производятся в соответствии с требованиями ГОСТ 34347-2017, ГОСТ 34233.2-2017 и технической документации заказчика. При изготовлении учитываются расчетное давление, температура эксплуатации, рабочая среда, марка стали и требования проекта.

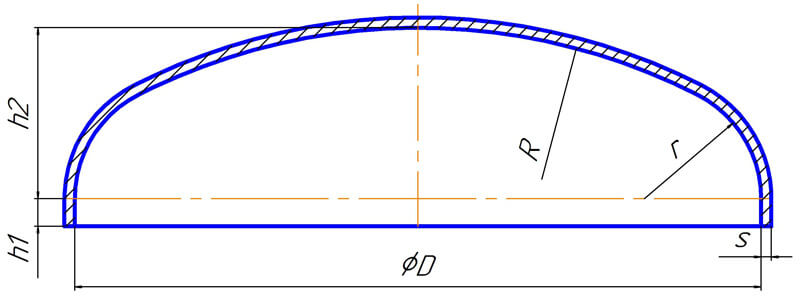

Геометрия торосферического днища Тип B рассчитывается по основным параметрам: радиус сферической части R = 0,9D, радиус отбортовки r = 0,17D, высота отбортовки h1 ≥ 3,5S, высота выпуклой части h2 ≥ 0,25D.

Типоразмеры торосферических днищ Тип B

Выберите необходимый диаметр торосферического днища Тип B для просмотра технических характеристик, параметров и оформления заявки.

Диаметр D, мм	Толщина S, мм	R, мм	r, мм	h2, мм	Страница
1000	3–22	900	170	250	Подробнее →
1200	3–22	1080	204	300	Подробнее →
1400	3–22	1260	238	350	Подробнее →
1600	3–22	1440	272	400	Подробнее →
1800	3–22	1620	306	450	Подробнее →
2000	3–22	1800	340	500	Подробнее →
2200	3–22	1980	374	550	Подробнее →
2400	3–22	2160	408	600	Подробнее →
2600	3–22	2340	442	650	Подробнее →
2800	3–22	2520	476	700	Подробнее →
3000	3–22	2700	510	750	Подробнее →
3200	3–22	2880	544	800	Подробнее →
3400	3–22	3060	578	850	Подробнее →
3600	3–22	3240	612	900	Подробнее →

Где применяются торосферические днища Тип B

Торосферические днища Тип B используются при производстве сосудов под давлением, вертикальных и горизонтальных резервуаров, технологических аппаратов, сепараторов, воздухосборников, теплообменного и емкостного оборудования.

сосуды под давлением и резервуары;
газгольдеры и воздухосборники;
сепараторы и теплообменники;
реакторы и аппараты химической промышленности.

Такая форма днища обеспечивает равномерное распределение нагрузки, снижает концентрацию напряжений и подходит для оборудования, которое эксплуатируется в условиях давления, перепадов температур и воздействия рабочей среды.

Преимущества торосферических днищ Тип B

соответствие требованиям ГОСТ и проектной документации;
изготовление диаметром 1000–3600 мм;
холодное фланжирование;
контроль геометрии и качества поверхности;
поставка по Казахстану и СНГ.

Применяемые материалы

Углеродистые стали

20ЮЧ, 09Г2С, Ст3сп5, Ст20, 17Г1С

Алюминиевые сплавы

АМг3, АМг5, АМг61 (1561), Р-1407

Нержавеющие стали

08(12)Х18Н10Т, 10Х17Н13М2Т, AISI 321, AISI 304, AISI 316Ti и другие

Титановые сплавы

ВТ1-0, ВТ5, ВТ6, ВТ8, ВТ9, ОТ4-О

Материал для изготовления торосферических днищ Тип B подбирается с учетом давления, температуры, рабочей среды, требований к прочности, коррозионной стойкости и условий эксплуатации оборудования.

Контроль качества

Каждое торосферическое днище Тип B проходит контроль перед отгрузкой. Проверяются геометрические параметры, толщина металла, радиусы, высота отбортовки, качество поверхности и соответствие требованиям проекта.
Контроль осуществляется на всех этапах производства — от проверки металлопроката до окончательного контроля геометрии и подготовки продукции к отгрузке.

Часто задаваемые вопросы

Чем отличаются торосферические днища Тип B?

Для торосферических днищ Тип B используются параметры: R = 0,9D, r = 0,17D, h2 ≥ 0,25D. Эти значения учитываются при подборе конструкции под проект.

Какие диаметры доступны для Тип B?

ООО «Гермес-Урал» изготавливает торосферические днища Тип B диаметром 1000–3600 мм.

Можно ли изготовить днище по чертежу заказчика?

Да. Производим торосферические днища по ГОСТ, чертежам и техническому заданию заказчика.

Какие материалы применяются?

Возможна поставка изделий из углеродистых, низколегированных, нержавеющих сталей, алюминиевых и титановых сплавов, а также других материалов по требованиям проекта.
