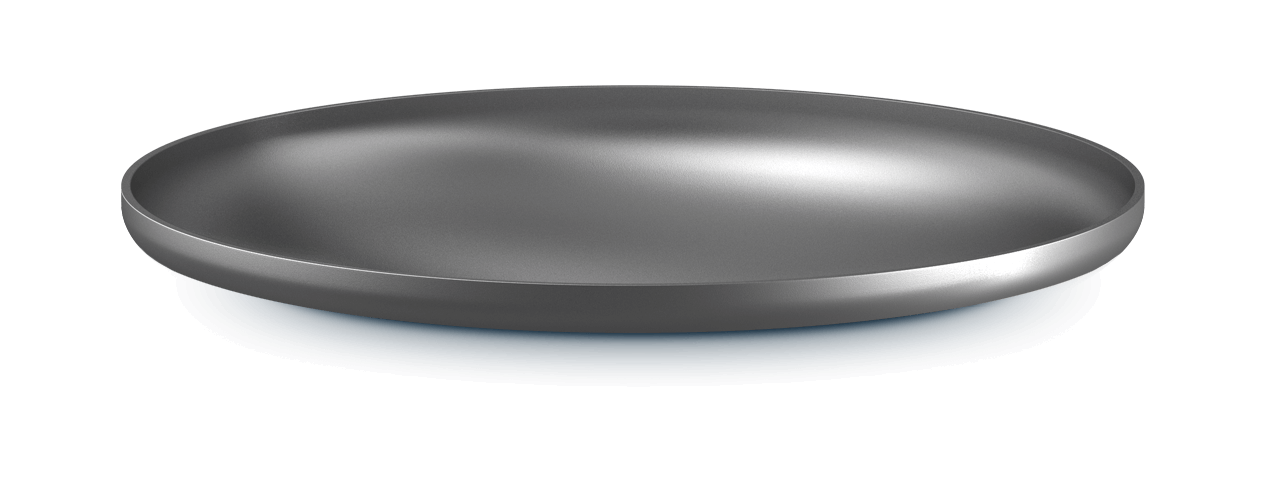

Плоские отбортованные днища ГОСТ 34233.2-2017

Плоские отбортованные днища ГОСТ 34233.2-2017 — изготовление под заказ

от 600 — 4300 мм

Компания «Гермес-Урал» производит плоские отбортованные днища в полном соответствии с требованиями ГОСТ 34233.2-2017 и ГОСТ 34347-2017. Изделия изготавливаются с учетом индивидуальных параметров емкостей, включая условия эксплуатации, уровень рабочего давления, тип материала и другие технические особенности.

Заказать расчет

Типовые размеры: плоские отбортованные днища

Выберите диаметр в производственном диапазоне 600–4300 мм. Параметры конкретного изделия согласуются по чертежу.

Диаметр D, мм	Толщина S, мм	Радиус отбортовки r, мм	Страница размера
600	3–18	50 или 100	Характеристики 600 мм →
700	3–18	50 или 100	Характеристики 700 мм →
800	3–18	50 или 100	Характеристики 800 мм →
900	3–18	50 или 100	Характеристики 900 мм →
1000	3–18	50 или 100	Характеристики 1000 мм →
1200	3–18	50 или 100	Характеристики 1200 мм →
1400	3–18	50 или 100	Характеристики 1400 мм →
1600	3–18	50 или 100	Характеристики 1600 мм →
1800	3–18	50 или 100	Характеристики 1800 мм →
2000	3–18	50 или 100	Характеристики 2000 мм →
2200	3–18	50 или 100	Характеристики 2200 мм →
2400	3–18	50 или 100	Характеристики 2400 мм →
2600	3–18	50 или 100	Характеристики 2600 мм →
2800	3–18	50 или 100	Характеристики 2800 мм →
3000	3–18	50 или 100	Характеристики 3000 мм →
3200	3–18	50 или 100	Характеристики 3200 мм →
3400	3–18	50 или 100	Характеристики 3400 мм →
3600	3–18	50 или 100	Характеристики 3600 мм →
3800	3–18	50 или 100	Характеристики 3800 мм →
4000	3–18	50 или 100	Характеристики 4000 мм →
4200	3–18	50 или 100	Характеристики 4200 мм →
4300	3–18	50 или 100	Характеристики 4300 мм →

Размеры и форма днищ
по ГОСТ 34233.2-2017

Изготовление в соответствии
с ГОСТ 34347-2017

Проверка отделом
технического контроля

Расчет изготовления
днища за 1 день

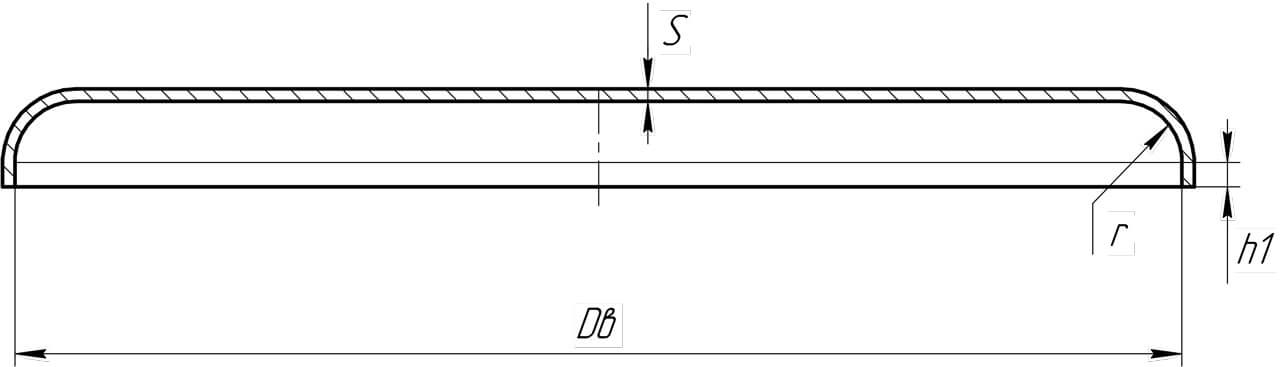

Размеры плоского отбортованного днища

D = 600…4300 mm
s = 3…18 mm
r = 50 или 100 мм
h1 ≥3,5s

Плоские отбортованные днища ГОСТ 34233.2-2017 — производство D=1000-4300 мм, s=4-18 мм

Мы используем холодную штамповку и термическую обработку, чтобы обеспечить точность размеров, устойчивость к деформациям и долговечность продукции. Готовые днища подходят для резервуаров, работающих под низким давлением, и отвечают стандартам качества для нефтегазовой, химической и пищевой отраслей. Для заказа или уточнения деталей свяжитесь с нами по телефону или электронной почте.

Особенности

Плоские отбортованные днища используются в котельном оборудовании, цистернах, передвижных резервуарах, силосах для хранения сыпучих продуктов, а также в цилиндрических емкостях и аппаратах малого диаметра, работающих под минимальным давлением или предназначенных для наливных сред.

Высота цилиндрической части зависит от толщины стенок, которые могут изготавливаться из высококачественной стали разных марок:

углеродистой,
хладостойкой,
нержавеющей и проч.

Цилиндрический резервуар или емкость другого типа соединяется с днищами при помощи сварочного аппарата.

Наше предложение

Предприятие «Гермес-Урал» специализируется на изготовлении плоских отбортованных днищ, соответствующих ГОСТ 34233.2-2017 и ГОСТ 34347-2017. Мы производим изделия диаметром от 600 до 4300 мм с толщиной стенки 3–18 мм, радиусом отбортовки 50 или 100 мм и высотой цилиндрической части не менее 3,5 толщины материала (h1 ≥ 3,5s).

Преимущества сотрудничества:

Собственное производство на современном оборудовании (технология холодного фланжирования).
Индивидуальные чертежи — разработаем или реализуем ваш проект.
Любые объемы — от единичных экземпляров до крупных партий.
Быстрые сроки: расчеты за 1 день, оперативное изготовление и доставка по РФ.
Контроль качества: каждая деталь проверяется на соответствие ГОСТ, возможны лабораторные испытания.

Как заказать?
Для заказа или консультации свяжитесь с нами по телефону +7 (343) 264-81-24 или напишите на info@germes-ural.ru.
