Диаметр 2000 мм · толщина 3–18 мм · изготовление по чертежу
ООО «Гермес-Урал» предлагает изготовление плоского отбортованного днища диаметром 2000 мм в диапазоне своей производственной категории 600–4300 мм. Плоская центральная часть отличается от выпуклого профиля по работе под нагрузкой. Диаметр и толщина из каталога задают диапазон заказа, но не допустимое давление: для выбранной конструкции нужны расчет и согласованное соединение с корпусом.

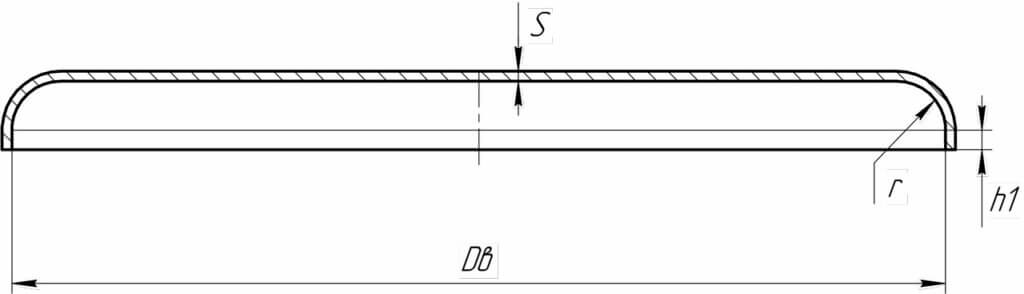

Плоская центральная часть и цилиндрическая отбортовка.
Радиус отбортовки r = 50 или 100 мм. Размеры уточняются по согласованному чертежу.
| Параметр | Значение |
|---|---|
| Номинальный диаметр D | 2000 мм |
| Диапазон толщин S | 3–18 мм |
| Радиус центральной части R | Не применяется: центральная часть плоская |
| Радиус отбортовки r | 50 или 100 мм |
| Отношение r/D | 2,5% или 5% |
| Высота отбортовки h1 | По чертежу; в каталоге h1 ≥ 3,5S |
| Ориентир 3,5S для диапазона толщин | 10,5–63 мм |
| Основание размеров | Производственный диапазон «Гермес-Урал» и чертеж заказчика |
Значения радиусов и высоты относятся к исполнению, указанному в каталоге компании. Диапазон толщин не означает одинаковую допустимую нагрузку для всех сочетаний параметров. Толщину готовой детали, допуски и исполнение соединения определяют по проекту.
Для двухметрового изделия наличие отверстий меняет требования к проектированию. Передайте диаметры, координаты, назначение штуцеров и расстояния до переходной зоны. Самостоятельно добавлять отверстие в типовую деталь без проверки проекта нельзя: необходимы оценка ослабления и согласование обработки.
Для диаметра 2000 мм отношение радиуса отбортовки 50 мм к диаметру составляет 2,5%, а для варианта 100 мм — 5%. При сохранении радиуса и переходе на другой диаметр пропорции переходной зоны меняются. Поэтому увеличение или уменьшение диаметра не сводится к масштабированию готового чертежа.
По сравнению с Ø1800 номинальный диаметр больше на 200 мм; окружность номинального диаметра увеличивается примерно на 628,3 мм. Это геометрическое сравнение, а не расчет длины сварного шва готового изделия.
Следующий размер категории — Ø2200, разница составляет 200 мм. Выбор нужно сопоставить с диаметром сопряжения существующей или проектируемой обечайки.
ГОСТ 34233.2-2017 устанавливает нормы и методы расчета на прочность элементов сосудов и аппаратов, включая выпуклые и плоские днища. Требования к изготовлению согласуются с ГОСТ 34347-2017 и проектной документацией. Указанный на этой странице диаметр — позиция производственного каталога компании, а не утверждение об обязательном типоразмере ГОСТ.
Для расчета передайте рабочее и расчетное давление, температуру, среду, марку материала, прибавку на коррозию и требования к соединению. Допустимое давление и массу подтвердим после рассмотрения конструкции.
Отправьте чертеж или исходные параметры. Согласуем исполнение, стоимость, документы и условия поставки.
