В настоящее время в связи с введением новых требований к повышению эффективности и надежности проектируемых и реконструируемых устройств подготовки газа на компрессорных станциях, имеется необходимость в оснащении компрессорных станций современными системами очистки транспортируемого природного газа.

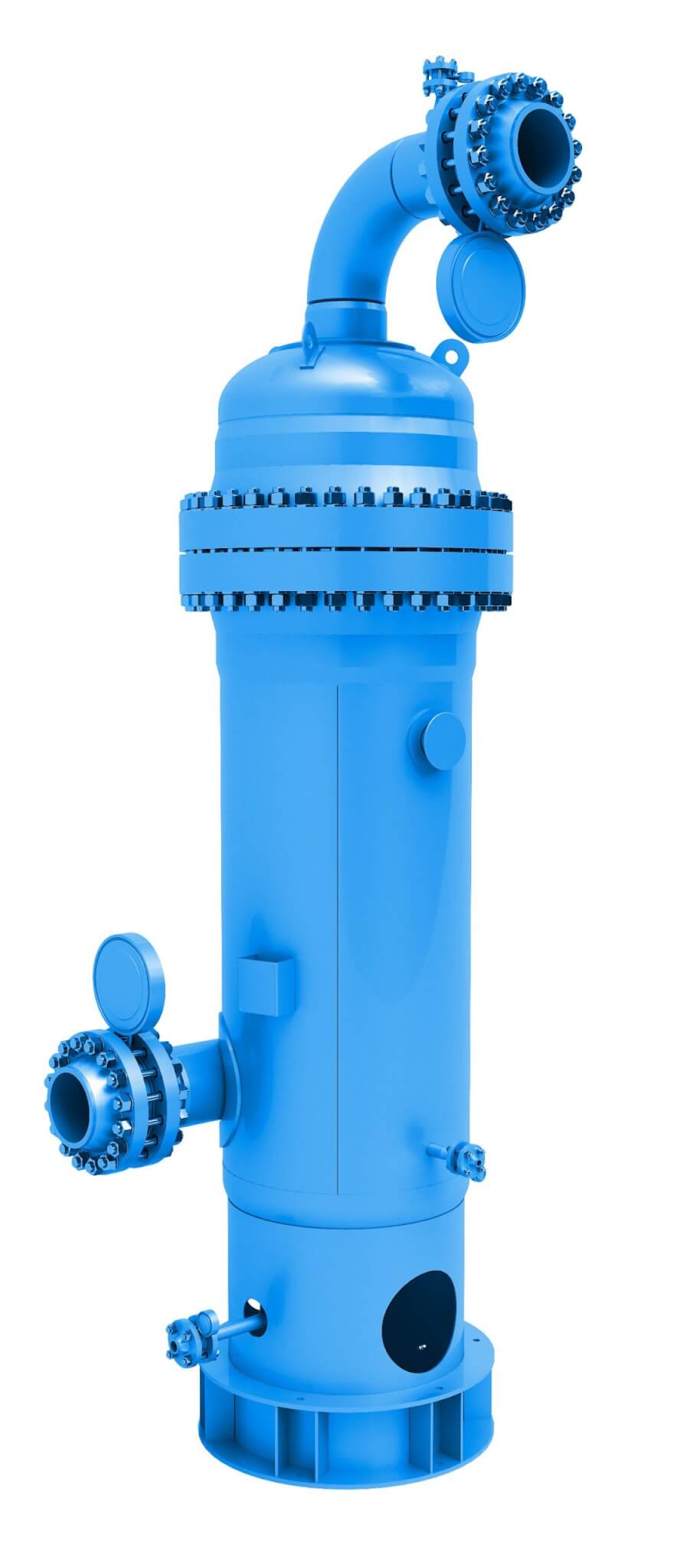

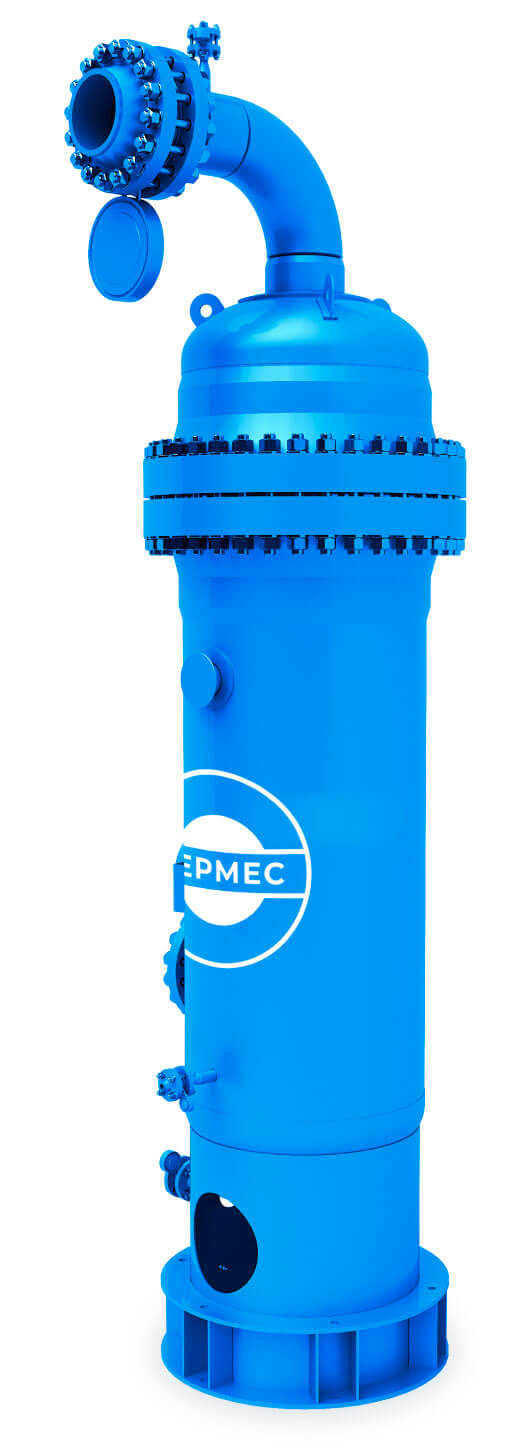

Предприятие ООО «Гермес-Урал» оснащает установки очистки транспортируемого газа на головных и отдельных линейных компрессорных станциях эффективными одно- и двухступенчатыми фильтрами модели ФС.
от 7 дней
Разработка КД
от 20 дней
Срок производства
от 12 мес
Гарантия
01
Cочетание нескольких ступеней очистки в одном корпусе;
02
Высокоэффективная очистка от капельной жидкости и механических частиц
03
Исключено попадание жидкостных «пробок» в фильтрационный картридж при двух- и более ступенчатой очистке, благодаря предварительной очистке на центробежной ступени
от 159 мм до 3,5 м
Диаметр аппарата
до 4м
Высота аппарата
до 20мм
Толщина стенки
до 16 МПа
Давление
09Г2С, 12Х18Н10Т, 20ЮЧ, AISI
Материал изготовления
Размеры днищ для фильтр-сепараторов
| Объем, м3 | Условное давление, МПа | Диаметр внутренний Dв, мм | Толщина днища Sd, мм | Масса, кг |
|---|---|---|---|---|
|
2
|
1
|
1000
|
8 | 74,4 |
| 10 | 93,4 | |||
|
1,6
|
8 | 74,4 | ||
| 10 | 93,4 | |||
| 2,5 | 12 | 117,1 | ||
|
4
|
1 |
1200
|
8 | 105,6 |
| 1,6 | 8 | 105,6 | ||
| 2,5 | 12 | 165 | ||
|
6,3
|
1 |
1600
|
8 | 189,1 |
| 1,6 | 10 | 237,1 | ||
| 2,5 | 14 | 333,9 | ||
|
8
|
1 | 8 | 189,1 | |
| 1,6 | 10 | 237,1 | ||
| 2,5 | 14 | 333,9 | ||
|
10
|
1 | 8 | 189,1 | |
| 1,6 | 10 | 237,1 | ||
| 2,5 | 14 | 333,9 | ||
| 10 | 1 |
2000
|
10 | 364,5 |
|
16
|
0,8 | 10 | 364,5 | |
| 1 | 10 | 364,5 | ||
| 1,6 | 12 | 438,4 | ||
|
25
|
1 |
2400
|
10 | 519,1 |
| 1,6 | 14 | 746,2 | ||
|
30
|
1 | 10 | 519,1 | |
| 1,6 | 14 | 746,2 | ||
|
50
|
0,8 |
2400
|
10 | 519,1 |
| 1 | 12 | 638,4 | ||
| 1,6 | 14 | 746,2 | ||
|
80
|
0,8 |
3000
|
14 | 1147,2 |
| 1 | 14 | 1147,2 | ||
| 1,6 | 16 | 1313,1 | ||
| 2,5 | 20 | 1676,2 | ||
|
100
|
0,8 | 14 | 1147,2 | |
| 1 | 14 | 1147,2 | ||
| 1,6 | 18 | 1479,5 | ||
| 2,5 | 22 | 1676,2 |
Технические характеристики
| Рабочая среда | природный, попутный нефтяной газ, сжиженный газ, сжатый газ, воздух |
|---|---|
| Характеристики рабочей среды | класс опасности 4 (по ГОСТ 12.1.007-76) воспламеняющаяся (по ГОСТ 12 1 004-86) взрывоопасность IIА-Т1 (по ГОСТ 12.1.011-78) |
| Рабочее давление, МПа | до 10,0 |
| Номинальный диаметр DN, мм | 219…2400 |
| Объем, м3 | до 10 |
| Содержание влаги и конденсата в исходном газе, мг/м3 | до 1500 |
| Тонкость фильтрации, мкм | 3-5-10 |
| Пропускная способность, нм3/час | до 650000 |
| Температура эксплуатации, ºС | -60…+50 |
| Способ соединения к магистрали | фланцевое, под приварку |
| Климатическое исполнение | У, ХЛ |
| Сейсмичность района эксплуатации, баллов | до 8 (более 8 по специальному расчету) |
| Срок службы, лет | до 30 (в зависимости от типа) |
Одноступенчатая конструкция аппаратов
Фильтр-сепаратор и фильтр-коалесцер используются в системах подготовки природного, попутного нефтяного газов, воздуха и других газообразных сред, применяемых в качестве топливного, импульсного и буферного газов. Назначение таких аппаратов — тонкая очистка газообразных сред от капельной жидкости и механических частиц с помощью нерегенирируемых фильтрующих элементов.
Данные элементы выполняют двойную функцию: коалесценцию (укрупнение) находящейся во взвешенном состоянии капельной влаги и тонкую очистку газового потока от механических примесей.

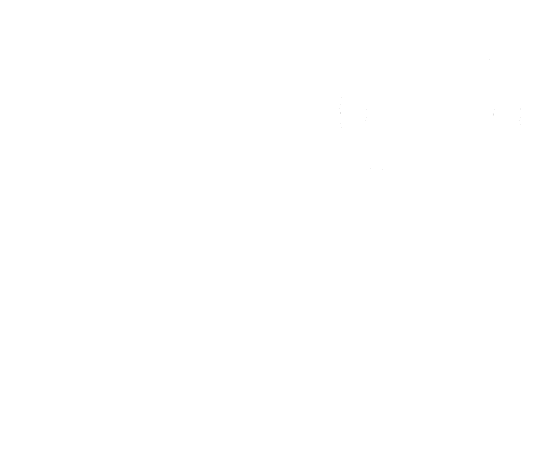

Двухступенчатая конструкция аппаратов
Двухступенчатый фильтр-сепаратор представляет собой аппарат, в котором используются комбинации методов сепарации и фильтрации. В одном корпусе размещаются конструкции центробежного сепаратора ГЦС (первая ступень очистки) и фильтрующие элементы (вторая ступень очистки).
На первой ступени очистки, для осаждения капель жидкости и механических примесей, используется сочетание центробежных и гравитационных сил. При этом достигается очистка со степенью 99,9% по частицам, имеющим размер более 5 мкм, что обеспечивает требуемые параметры по нагрузке на фильтроэлементы.
Сепарационный пакет ГЦС так же исключает попадание жидкостных «пробок» в фильтрационный картридж. На второй ступени очистки (фильтрация) используется коалесценция (слияние и укрупнение) мелких капель, а также фильтрация механических примесей, что достигается благодаря конструкции фильтров-коалесцеров с высокоразвитой поверхностью фильтрации.
Предприятие ООО «Гермес-Урал» имеет возможность изготовления и поставки фильтров-сепараторов в блочном исполнении, включающего в себя: опорно-силовую раму, площадки обслуживания, запорную, регулирующую и предохранительную арматуру, трубную обвязку, комплект приборов КИПиА, клеммные коробки и кабельную разводку в пределах блока.
Примеры выполненного ёмкостного оборудования
Линейный ресивер
ООО «ГЕА Рефрижерейшн РУС»
Рабочее давление – 1,6 МПа
Вместимость – 5910 л
–
Срок служды – 20 лет
Отгрузка – 2019 г
Отделитель жидкости
ООО «ГЕА Рефрижерейшн РУС»
Рабочее давление – 1,6 МПа
Габариты – 6400x2600x2000
–
Отгрузка – 2018 г
Фильтр ФОВ- 2К-2,0-0,6
ООО «НПО Аква-Системы»
Рабочее давление – 0,6 МПа
Габаритные размеры – 4700x2330x2110
–
Отгрузка – 2018 г
Ресивер воздуха 4 м3
ООО «ПО НГО»
Рабочее давление – 1,2 МПа
Вместимость – 3,92 м3
–
Отгрузка – 2018 г
