Газосепаратор сетчатый (ГС)

Вы здесь:

Главная
Применение днищ в емкостном оборудовании и резервуарах
Сепараторы
Газосепаратор сетчатый (ГС)

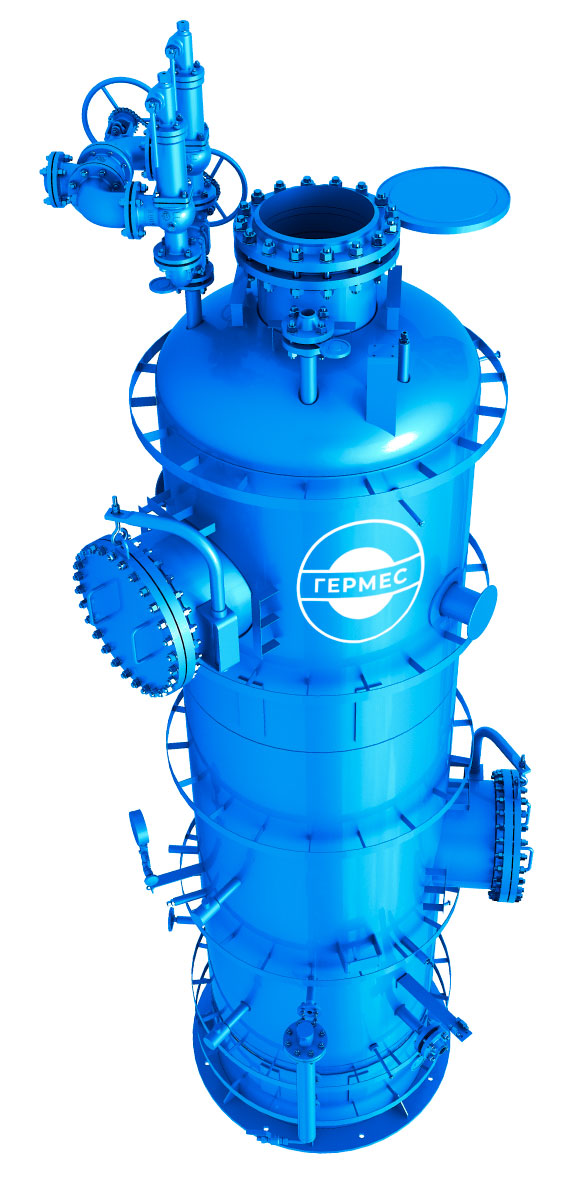

Широкое распространение получили сетчатые газосепараторы, устанавливаемые на предприятиях нефте- и газопереработки, в подземных хранилищах и на транспортных магистралях.

Их также используют при оборудовании нефтяных скважин, так как в состав нефти часто входит растворенный газ, и чтобы его отделить на входе насосов и устанавливаются газосепараторы.

Заказать расчет

от 7 дней
Разработка КД

от 20 дней
Срок производства

от 12 мес
Гарантия

01
Высокая эффективность сепарации даже при пиковых нагрузках

02
Большая производительность

03
Содержание взвешенных частиц  на выходе соответствует стандартам

от 159 мм до 3,5 м
Диаметр аппарата

до 4м
Высота аппарата

до 20мм
Толщина стенки

до 16 МПа
Давление

09Г2С, 12Х18Н10Т, 20ЮЧ, AISI
Материал изготовления

Разработаем конструкцию
специально под ваши задачи

Посмотреть пример

Размеры днищ для Газосепаратора сетчатого (ГС)

Объем, м³	Условное давление, МПа	Диаметр внутренний Dв, мм	Толщина днища Sd, мм	Масса, кг
2	1	1000	8	74,4
	1		10	93,4
	1,6		8	74,4
	1,6		10	93,4
	2,5		12	117,1
4	1	1200	8	105,6
	1,6		8	105,6
	2,5		12	165
6,3	1	1600	8	189,1
	1,6		10	237,1
	2,5		14	333,9
8	1		8	189,1
	1,6		10	237,1
	2,5		14	333,9
10	1		8	189,1
	1,6		10	237,1
	2,5		14	333,9
10	1	2000	10	364,5
16	0,8		10	364,5
	1		10	364,5
	1,6		12	438,4
25	1	2400	10	519,1
25	1,6		14	746,2
30	1		10	519,1
30	1,6		14	746,2
50	0,8	2400	10	519,1
	1		12	638,4
	1,6		14	746,2
80	0,8	3000	14	1147,2
	1		14	1147,2
	1,6		16	1313,1
	2,5		20	1676,2
100	0,8		14	1147,2
	1		14	1147,2
	1,6		18	1479,5
	2,5		22	1676,2

Технические характеристики

Газосепаратор сетчатый №1

Объемная производительность по газу, м³/час	Давление, МПа
Объемная производительность по газу, м³/час	Условное	Рабочее	V…, М³	Масса, кг
10210	2	2,27	0,27	801
13580	4	3,36	0,27	990
16155	6,3	5,72	0,27	1530
16530	8,8	6	0,27	2100
12795	1,6	1,4	0,5	1050
18145	2,5	2,27	0,5	1250
24140	4	3,63	0,5	1800
28715	6,3	5,72	0,5	2900
29380	8,8	8	0,5	3795

Газосепаратор сетчатый №2

Объемная производительность по газу, м³/час	Давление, МПа
Объемная производительность по газу, м³/час	Условное	Рабочее	V…, М³	Масса, кг
19500	1	0,8	1,3	1900
28770	1,6	1,4	1,3	2000
40795	2,5	2,27	1,3	2330
54280	4	3,63	1,3	3320
64555	6,3	5,72	1,3	4655
66055	8,8	8	1,3	7400
23255	0,6	0,4	2,5	2850
34670	1	0,8	2,5	2655
51150	1,6	1,4	2,5	3400
72540	2,5	2,27	2,5	4750
96515	4	3,63	2,5	6200
114805	6,3	5,72	2,5	10080
54170	1	0,8	4,2	4650
79920	1,6	1,4	4,2	5600
113355	2,5	2,27	4,2	8100

Особенности конструкции сетчатых газосепараторов

Газосепараторы изготавливаются в виде стальных цилиндров с отсеком для предварительной сепарации и емкостью для сбора жидкости. Более тонкая очистка производится с помощью сетчатого рукава, играющего роль фильтра-каплеуловителя.

Процесс разделения основывается на различии физических свойств отдельных компонентов смеси и включает следующие этапы:

Внутри корпуса газосепаратора создается завихрение среды.
Под действием центробежных сил с помощью специальных насадок поток откланяется от заданного направления и попадает на сетку-каплеуловитель.
Далее происходит разделение компонентов смеси, в результате которого более легкий газ поднимается вверх, а более тяжелые примеси оседают на стенках корпуса и стекают в отстойник.

Газосепараторы подбираются с учетом характеристик обрабатываемой смеси, требуемой мощности, особенностей смеси и объема накопителя. При условии соответствия загрузки газосепаратора его мощностям, практически любой тип аппарата будет давать хорошие результаты.

Предприятие ООО «Гермес-Урал» имеет возможность изготовления и поставки сепараторов в блочном исполнении, включающего в себя: опорно-силовую раму, площадки обслуживания, запорную, регулирующую и предохранительную арматуру, трубную обвязку, комплект приборов КИПиА, клеммные коробки и кабельную разводку в пределах блока.
