Эллиптические днища 1000 мм: стыковка с корпусом. Для эллиптического профиля Ø1000 каталог задаёт h2 = 0,25D: выпуклая часть имеет высоту 250 мм. Размер отбортовки нужно читать отдельно в таблице и на чертеже. Сравнивать полную высоту с h2 без учёта цилиндрической части некорректно.
При заказе этой позиции уделите внимание следующей задаче: метровое соединение с обечайкой. Посадка метровой детали определяется сборочным узлом, а не только строкой Ø1000. Изготовление рассматривается в производственном диапазоне 700–3400 мм по чертежу и исходным данным аппарата.
Характеристики эллиптических днищ 1000 мм
| Параметр | Значение |
|---|---|
| Диаметр D | 1000 мм |
| Толщина стенки S | 3–22 мм |
| Высота эллиптической части h2 | 250 мм |
| Высота отбортовки h1 | Зависит от толщины металла |
| Тип днища | Эллиптическое отбортованное |
| Метод изготовления | Холодное фланжирование |
| Материалы | Сталь 20, 09Г2С, нержавеющие стали |
| Назначение | Сосуды, резервуары, аппараты, емкости |
| Производство | По ГОСТ и ТЗ заказчика |
| Термообработка | По требованию |
| Контроль качества | Да |
| Доставка | По Казахстану и СНГ |
Типовые размеры для D = 1000 мм
| Толщина S, мм | Высота отбортовки h1, мм | Высота эллиптической части h2, мм | Расчет |
|---|---|---|---|
| 3 | 15 | 250 | h1 = 15 (S ≤ 5 мм) |
| 4 | 15 | 250 | h1 = 15 |
| 5 | 15 | 250 | h1 = 15 |
| 6 | 17 | 250 | h1 = 2×S + 5 |
| 8 | 21 | 250 | h1 = 2×S + 5 |
| 10 | 25 | 250 | h1 = 2×S + 5 |
| 12 | 27 | 250 | h1 = S + 15 |
| 14 | 29 | 250 | h1 = S + 15 |
| 16 | 31 | 250 | h1 = S + 15 |
| 18 | 33 | 250 | h1 = S + 15 |
| 20 | 35 | 250 | h1 = S + 15 |
| 22 | 36 | 250 | h1 = S/2 + 25 |

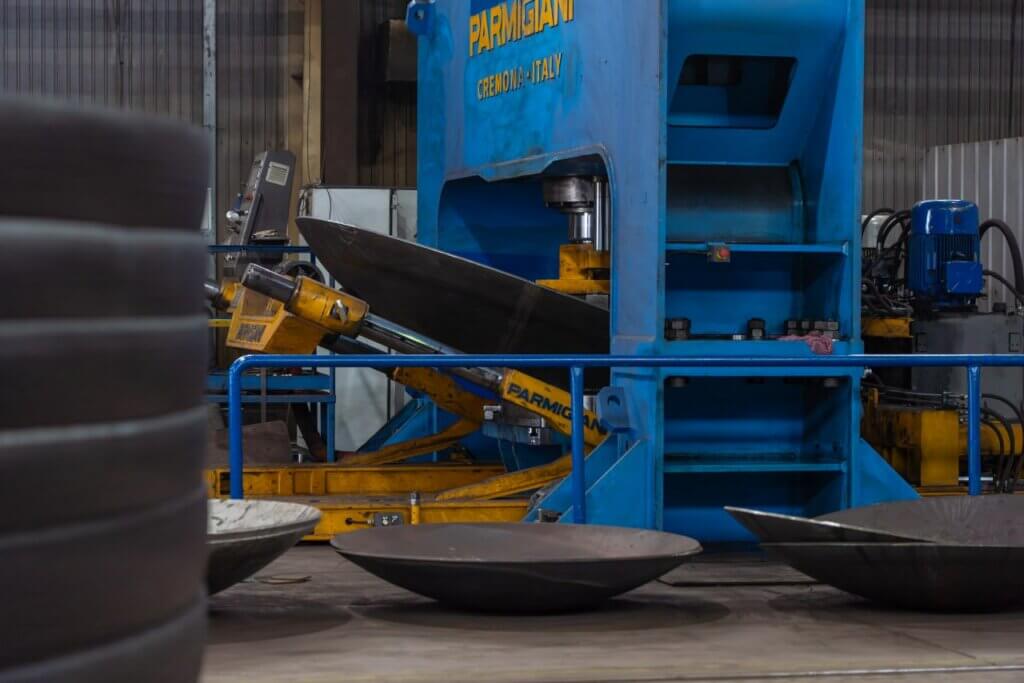

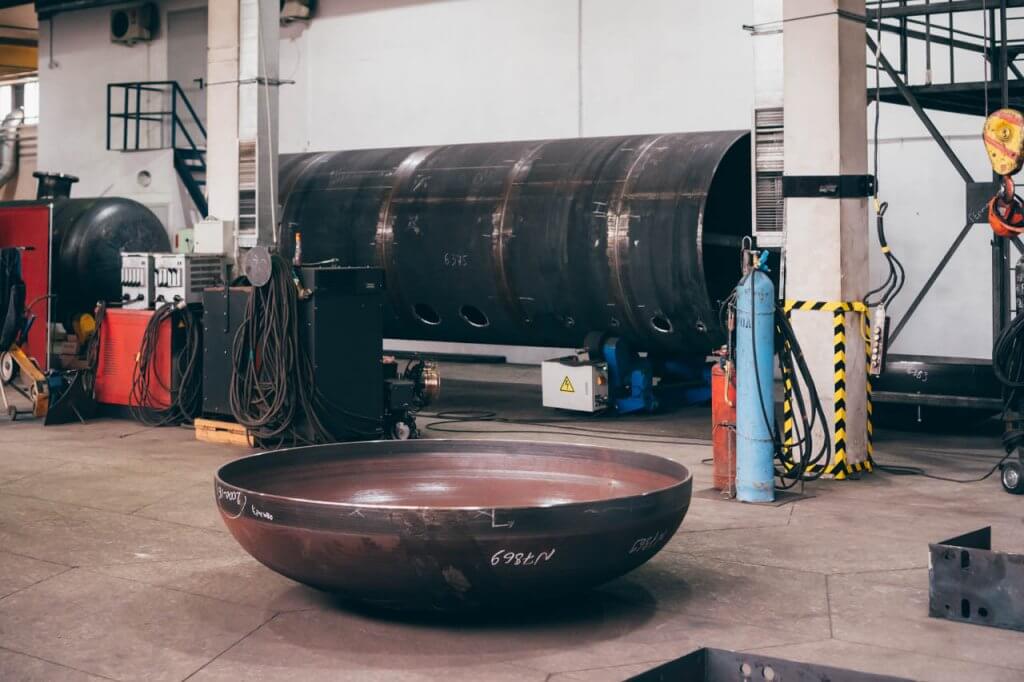

Производство эллиптических днищ 1000 мм
Передайте фрагмент сборочного чертежа с диаметром сопряжения, стенкой обечайки, зазором и подготовкой кромок. Если корпус уже изготовлен, приложите результаты обмера вместо предположения о его номинальном размере.
У эллиптической детали разделяйте высоту выпуклой части и отбортовки: в заявке нужны оба размера и место их отсчёта. Подготовьте сведения об исполнении Ø1000 до согласования производства; изменения в сопряжениях или рабочей среде оформляйте в документации заказа.
На всех этапах осуществляется контроль:
- толщины металла;
- радиусов перехода;
- высоты днища;
- овальности;
- качества поверхности.
Где применяются эллиптические днища 1000 мм
Эллиптические днища диаметром 1000 мм используются при производстве:
- небольших сосудов под давлением;
- технологических емкостей;
- воздухосборников;
- сепараторов компактного размера;
- пищевых емкостей;
- аппаратов химической промышленности;
- лабораторного и производственного оборудования;
- теплообменного оборудования.
Эллиптические днища 1000 мм по ГОСТ 6533-78
ГОСТ 6533-78 используется как нормативная основа эллиптического профиля. Приведённый на сайте производственный диапазон компании и конкретный комплект заказа нужно рассматривать отдельно от ряда размеров стандарта. Допустимое давление и массу не назначают только по диаметру 1000 мм.
В техническом задании выделите требование: сопоставить кромки и сборочный зазор. Посадка метровой детали определяется сборочным узлом, а не только строкой Ø1000.
Преимущества эллиптических днищ 1000 мм
- равномерное распределение нагрузки;
- снижение концентрации напряжений;
- меньшая масса по сравнению с плоскими днищами;
- применение для сосудов под давлением;
- соответствие требованиям ГОСТ.
Применяемые материалы
Углеродистые стали
20ЮЧ, 09Г2С, Ст3сп5, Ст20, 17Г1С
Алюминиевые сплавы
АМг3, АМг5, АМг61 (1561), Р-1407
Нержавеющие стали
08(12)Х18Н10Т, 10Х17Н13М2Т, AISI 321, AISI 304, AISI 316Ti и другие
Титановые сплавы
ВТ1-0, ВТ5, ВТ6, ВТ8, ВТ9, ОТ4-О
Материал для изготовления эллиптических днищ 1000 мм подбирается с учетом условий эксплуатации оборудования. При выборе марки стали учитываются рабочее давление, температура, состав рабочей среды и требования проекта. Для таких изделий могут применяться углеродистые, низколегированные, нержавеющие стали и другие материалы по техническому заданию.

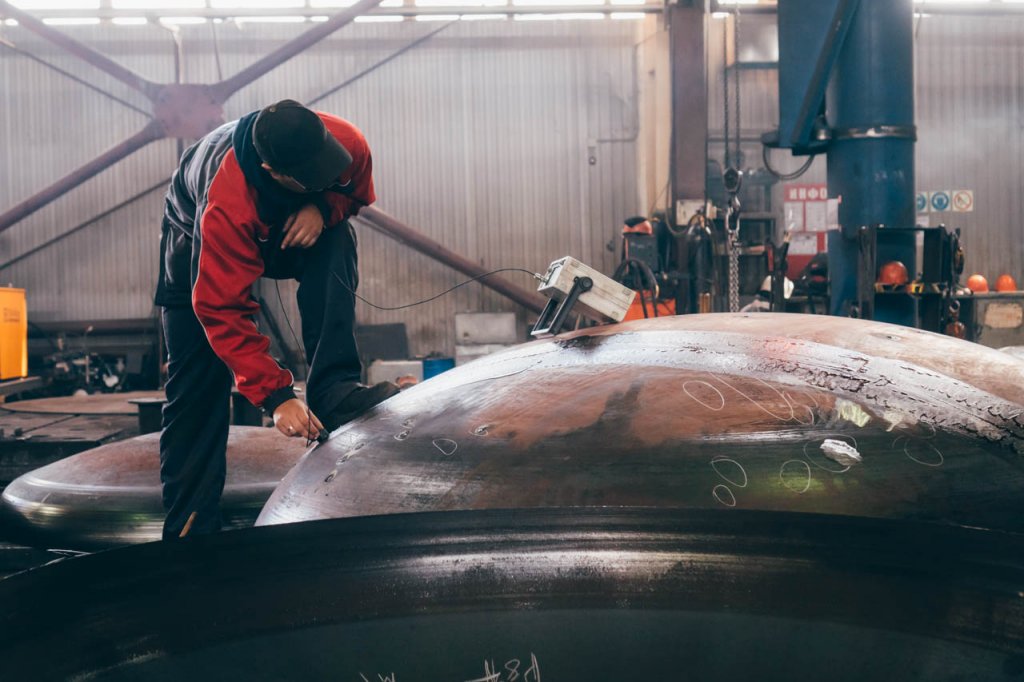

Контроль качества
Каждое изделие проходит контроль качества перед отгрузкой. Проверяются:
- геометрические параметры;
- толщина металла;
- отсутствие дефектов поверхности;
- соответствие требованиям ГОСТ 6533-78.
Преимущества ООО «Гермес-Урал»
- Производство с 2004 года;
- Собственный производственный комплекс;
- Диаметры днищ от 100 до 4700 мм;
- Толщина металла от 3 до 40 мм;
- Изготовление по ГОСТ и чертежам заказчика;
- Контроль качества на всех этапах;
- Поставка по Казахстану и СНГ.
Часто задаваемые вопросы
Какие размеры корпуса приложить к заказу?
Передайте фрагмент сборочного чертежа с диаметром сопряжения, стенкой обечайки, зазором и подготовкой кромок. Если корпус уже изготовлен, приложите результаты обмера вместо предположения о его номинальном размере.
Что проверить при приёмке 1000 мм?
Сопоставить кромки и сборочный зазор. Посадка метровой детали определяется сборочным узлом, а не только строкой Ø1000. У эллиптической детали разделяйте высоту выпуклой части и отбортовки: в заявке нужны оба размера и место их отсчёта.
Как сравнить этот размер с соседними?
Высота эллиптической части меняется пропорционально D. Для Ø1000 ориентир h2 — 250 мм; таблицу отбортовки и толщин сохраняют самостоятельной частью заказа.
Поставка эллиптических днищ 1000 мм по Казахстану
Для эллиптические днища 1000 мм в Казахстан: Для этого размера передайте количество, массу партии после согласования исполнения и требования к защите кромки. Упаковку отдельных деталей и всей партии рассматривают по-разному; способ поставки выбирается для готового заказа.
До отгрузки убедитесь, что завершена задача «Метровое соединение с обечайкой». Посадка метровой детали определяется сборочным узлом, а не только строкой Ø1000.
Метровое соединение с обечайкой для Ø1000
Высота эллиптической части меняется пропорционально D. Для Ø1000 ориентир h2 — 250 мм; таблицу отбортовки и толщин сохраняют самостоятельной частью заказа.
Передайте фрагмент сборочного чертежа с диаметром сопряжения, стенкой обечайки, зазором и подготовкой кромок. Если корпус уже изготовлен, приложите результаты обмера вместо предположения о его номинальном размере.
Сопоставить кромки и сборочный зазор. Посадка метровой детали определяется сборочным узлом, а не только строкой Ø1000.
Заказать эллиптические днища 1000 мм
Специалисты ООО «Гермес-Урал» подготовят коммерческое предложение и помогут подобрать оптимальное решение под задачи вашего производства.
Данная страница посвящена эллиптическим днищам диаметром 1000 мм. Полный перечень размеров представлен в разделе Эллиптические днища.
