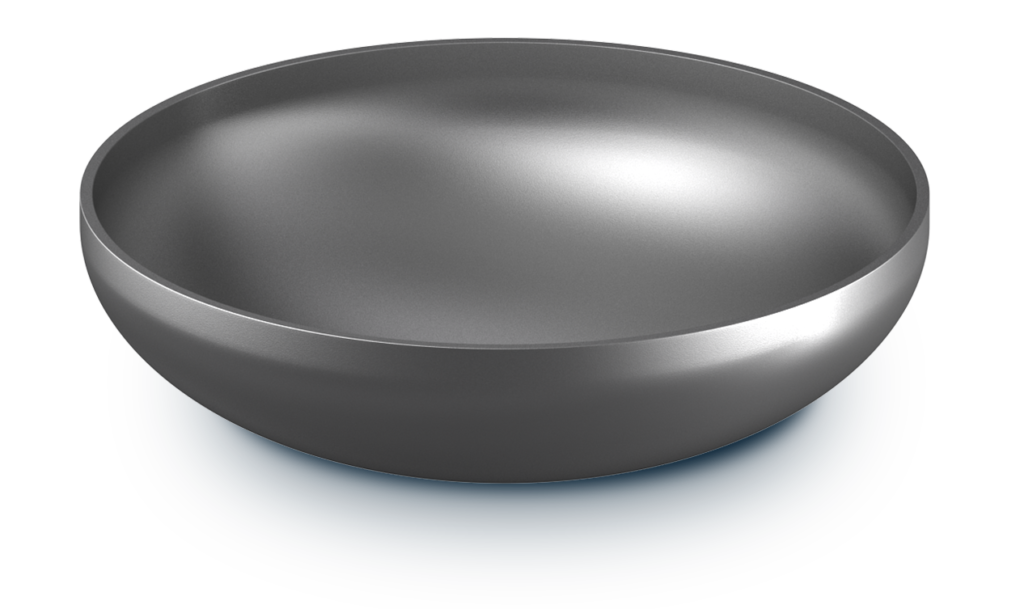

Торосферические днища

от 600 — 4200 мм

Торосферический профиль состоит из сферической центральной части и перехода к отбортовке. Каталог «Гермес-Урал» разделён на типы А, B и C: у каждого исполнения собственные соотношения радиусов и производственный диапазон. Тип А охватывает 600–4200 мм, B — 1000–3600 мм, C — 1000–3900 мм.

Начните с выбора типа, затем перейдите к нужному диаметру. Совпадение наружного размера не означает одинаковую глубину, радиус перехода и сопряжение с обечайкой. Материал, толщину и рабочие условия согласуют с проектом аппарата.

Заказать расчет

Расчёт на прочность днищ
по ГОСТ 34233.2-2017

Изготовление в соответствии
с ГОСТ 34347-2017

Проверка отделом
технического контроля

Расчет изготовления
днища за 1 день

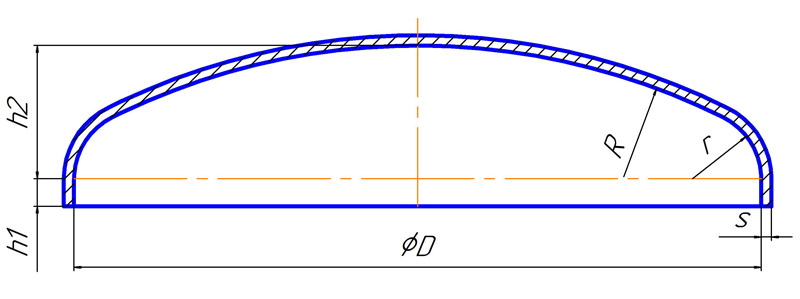

Размеры торосферического днища Тип А

D = 600…4200 mm
s = 3…22 mm
R = D
r = 0,1D
h1 ≥ 3,5s
h2 ≥ 0,2D

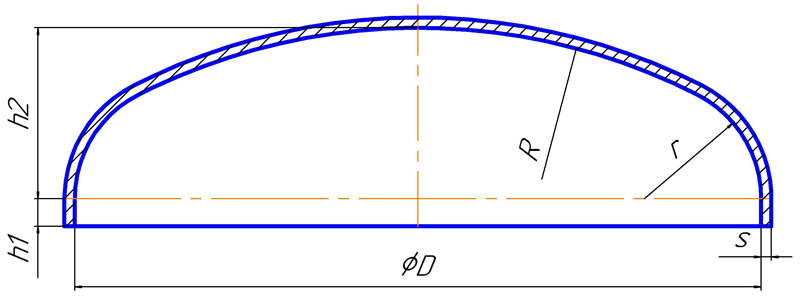

Размеры торосферического днища Тип В

D = 1000…3600 mm
s = 3…22 mm
R = 0,9D
r = 0,17D
h1 ≥3,5s
h2 ≥0,25D

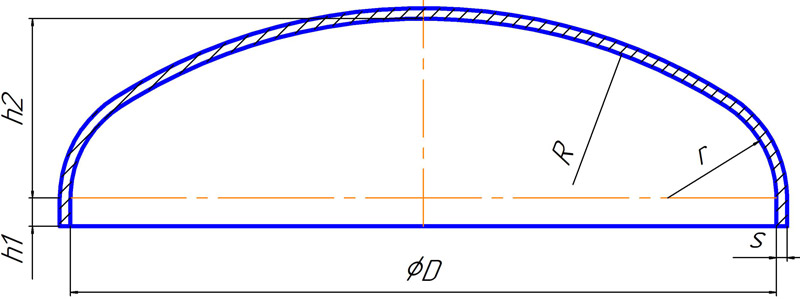

Размеры торосферического днища Тип С

D = 1000…3900 mm
s = 3…22 mm
R = 0,8D
r = 0,154D
h1 ≥ 3,5s
h2 ≥ 0,255D

Торосферические днища — важный компонент резервуаров, предназначенных для хранения веществ под давлением. Эти изделия изготавливаются с использованием технологии холодной штамповки. Благодаря выбору материала, размерам и степени закругления, торосферические днища способны выдерживать значительные нагрузки, сохраняя целостность и герметичность.

Особенности штамповки торосферических днищ

Торосферические днища изготавливаются согласно ГОСТ 34347-2017 и ГОСТ 34233.2-2017. При проектировании учитываются рабочий объем резервуара, тип хранимого вещества, условия эксплуатации и иные специфические параметры.

Технология холодной штамповки обеспечивает производство прочных изделий для нефтегазовой отрасли, химической промышленности, напорных и пожарных резервуаров. Диаметр деталей варьируется от 800 до 4200 мм. Процесс включает термическую закалку и контроль качества сварных соединений методами радиографии и визуального осмотра. Изготовление осуществляется на высокотехнологичном оборудовании, соответствующем современным стандартам.

Торосферические днища производятся в трёх вариантах:

Тип А:

Радиус сферической части равен внутреннему диаметру;
Высота прямого участка ≥ 3,5 толщины металла;
Толщина стали: 3 – 22 мм.

Тип B:

Высота прямого участка аналогична типу А;
Радиус сферической части = 0,9 × внутренний диаметр;
Диапазон диаметров: 1000–3600 мм.

Тип С:

Максимальное закругление: радиус сферической части = 0,8 × внутренний диаметр.

Наше предложение

Компания «Гермес-Урал» изготавливает торосферические, эллиптические, сферические, плоские и другие типы днищ для резервуаров. Штамповка проводится в строгом соответствии с действующими нормативами, а каждая партия проходит контроль качества. Мы обеспечиваем доставку готовой продукции по всей России. Для уточнения характеристик и оформления заказа свяжитесь с менеджерами по телефону +7 (343) 264-81-24 или отправьте запрос на почту info@germes-ural.ru.
